引起帶鋼跑偏的因素很多,要精確確定機組帶鋼的跑偏量和跑偏方向很困難。隨著工藝參數、來料情況及機組設備狀態的變化,帶鋼的跑偏也隨之變化。但根據跑偏機理,可以抑制和糾正帶鋼的跑偏。

　　1、防范措施

　　1.1、采用地輥調整法控制帶鋼跑偏

　　帶鋼在進入活套前首先要經過一排地輥,為能夠保證帶鋼在這段地輥中不跑偏,可將兩根相鄰的地輥分別向帶鋼的入口和出口方向調整一定斜偏角,交替排列從而使帶鋼始終受到向生產中心線方向的力保持在中心位置。若帶鋼在某根輥子上朝操作側偏,則減小那根輥子的偏角,若朝傳動側偏,則增大偏角,觀察帶鋼運行情況,直至帶鋼在活套中心線上運行為止。

　　1.2、采用托輥前傾方法控制帶鋼跑偏

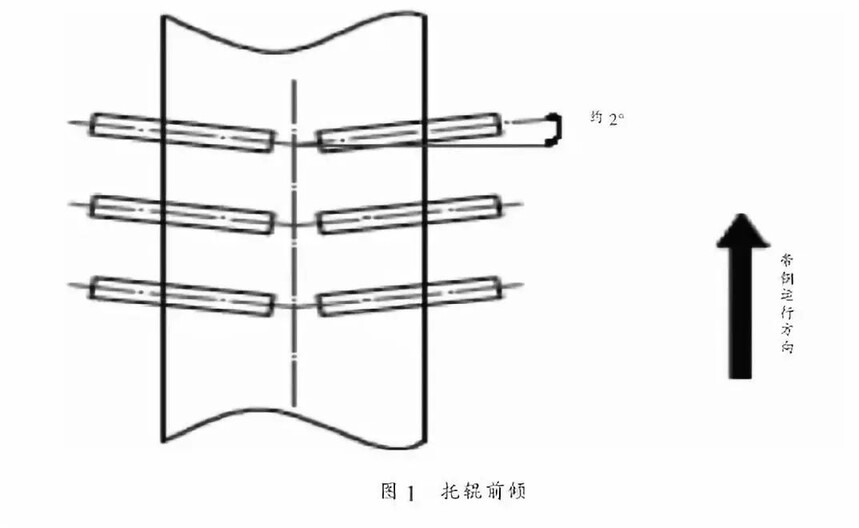

　　如圖1所示,托輥在水平方向上傾斜一個角度布置,帶鋼沿圖示方向運動。根據帶鋼跑偏的受力分析,帶鋼和輥子之間夾角不是90°,帶鋼將受到沿輥子軸線的一個分力,這個分力使帶鋼向輥子一側移動,直到帶鋼和輥子的夾角變成90°,帶鋼在經過前傾布置的托輥時,帶鋼兩側受到指向中心的力。當帶鋼跑偏時,與一側的托輥接觸較多,受到指向中心的力變大,使帶鋼移動到機組中心線。

　　2、糾偏措施

　　相對于防偏措施而言,糾偏措施是一種事后補救措施。糾偏設備在探測到帶鋼發生跑偏后,驅動執行機構動作,將帶鋼糾正到機組中心線。除生產線上的伺服系統糾偏外,下面將介紹在活套跑偏后的調整方法和糾偏措施。

　　2.1調節活套車轉向輥糾偏

　　針對復雜多變的現場情況,當防范措施不能解決跑偏問題時,可以考慮調整轉向輥的軸承座,使其向帶鋼跑偏的方向偏移一定角度使帶鋼朝相反的方向運動,如果帶鋼在進入轉向時偏向操作側,則將轉向輥操作側的軸承座向帶鋼運行的出口方向適當調整,或將傳動側的軸承座向帶鋼運行的入口側適當調整。反之,如果帶鋼跑偏向傳動側,則將轉向輥傳動側的軸承座向帶鋼運行的出口方向適當調整,或將操作側的軸承座向帶鋼運行的入口方向適當調整,直至帶鋼回到輥子中心線附近。

　　2.2、增設糾偏裝置

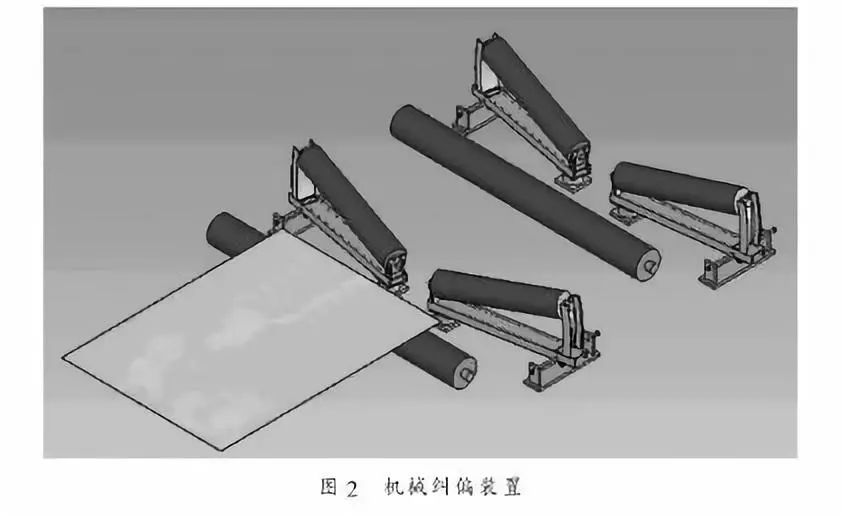

　　為了彌補糾偏能力的不足增設一套如圖2所示的機械糾偏裝置。該糾偏裝置由兩組八字輥和一根水平輥組成,如圖3的俯視圖中可以看出,八字輥延帶鋼運行方向的偏角為α度,并且還可根據帶鋼的運行狀態在線進行調節。調整方法也十分簡單,只需調整托輥座外側的頂絲即可實現八字輥的偏移量。

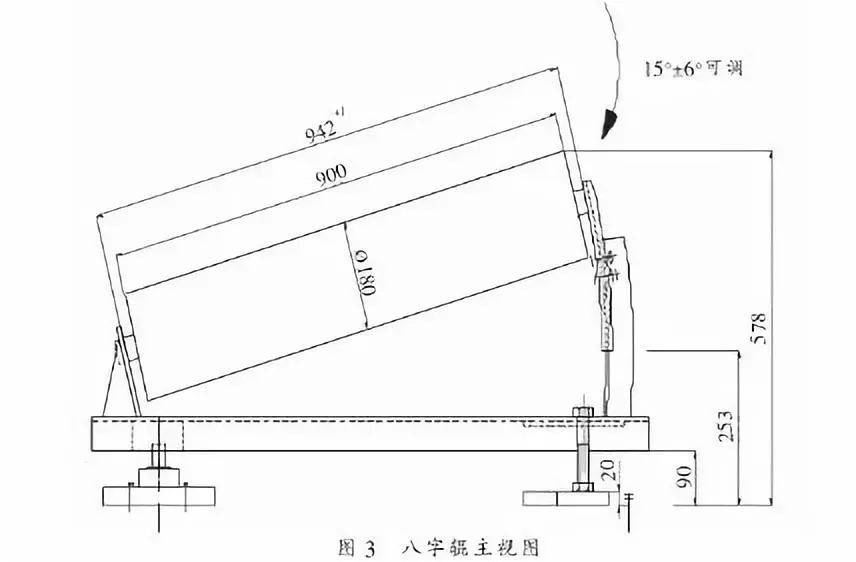

　　考慮到由于板型不好使八字輥得不到很好的糾偏的情況,每一根八字輥除在帶鋼水平方向可以調節外,在帶鋼垂直方向上同樣做到具有調節功能,如圖3所示。垂直方向的偏角為9°～24°并且同樣做到可以在線調節的功能。

　　2.2.1、根據跑偏情況調整八字輥方法

　　1)水平方向調整若帶鋼向傳動側偏移,可適當減小傳動側八字輥偏角或增大操作側八字輥偏角;若帶鋼偏向操作側,調整方法同上述方法方向相反。

　　2)垂直方向調整在垂直方向進行調節,讓輥子一側上下調整,使兩側輥子對鋼帶的支撐力相等,直至帶鋼在中心線運行為止(此調節方法為在線動態調節,要求邊調邊觀察帶鋼的位置,直至帶鋼在活套中心線位置運行為止)。
